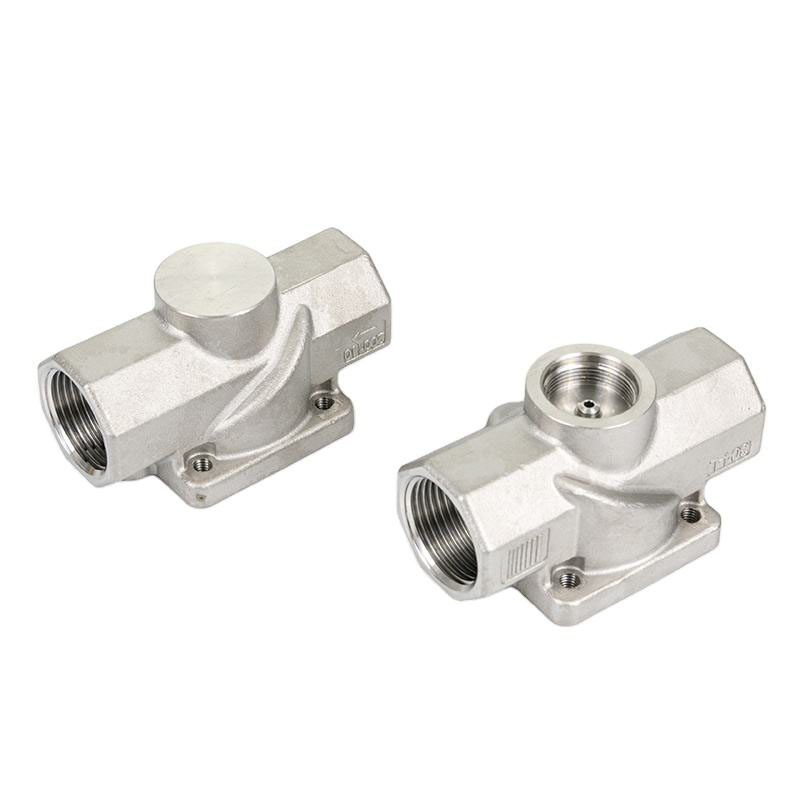

Литий корпус пневматичного клапана: як технологія лиття формує надійні компоненти пневматичного керування

У пневматичній системі люди часто звертають увагу на циліндри, приводи та регулюючі клапани, алекорпус клапанасам по собі є компонентом, який тихо підтримує весь процес керування повітряним потоком.

Зовні корпус пневматичного клапана може не бути складною частиною, але його внутрішні канали, ущільнювальні поверхні, якість матеріалу та точність розмірів безпосередньо впливають на продуктивність повного вузла клапана.

Як виробник прецизійних металевих компонентів ми розуміємо, що корпус клапана – це не просто металевий корпус. Це деталь, що витримує тиск, яка має збалансувати міцність, точність обробки, дизайн повітряного потоку та послідовність виробництва. Технологія лиття забезпечує ефективний спосіб створення корпусів клапанів зі складною внутрішньою структурою, що відповідає промисловим вимогам.

Що таке литий корпус пневматичного клапана?

A Cкорпус пневматичного клапанає основним компонентом корпусу пневматичного клапана, виготовленого за допомогою процесу лиття.

Його основні функції включають:

На відміну від простих металевих блоків, яким надають форму, литі корпуси клапанів формуються шляхом заливання розплавленого металу в спеціально розроблену форму. Це дозволяє виробникам створювати складні форми та внутрішні канали, які може бути важко або дорого виготовити традиційними методами обробки.

Після лиття зазвичай виконуються додаткові процеси, такі як механічна обробка, обробка поверхні та перевірка, щоб отримати необхідні розміри та продуктивність.

Чому для корпусів пневматичних клапанів використовується лиття?

Корпус клапана зазвичай має кілька повітряних каналів, монтажних отворів і зон ущільнення. Виготовлення цих конструкцій вимагає як ефективності, так і точності.

Лиття має декілька практичних переваг.

Підходить для складних внутрішніх конструкцій

Корпус пневматичного клапана часто містить внутрішні канали повітряного потоку, які визначають, як стиснене повітря рухається через систему.

За допомогою лиття виробники можуть створювати компоненти майже чистої форми, які вже включають базову структуру до обробки.

Це допомагає зменшити відходи матеріалу та підвищити ефективність виробництва, особливо для компонентів зі складною геометрією.

Краща виробнича ефективність для серійного виробництва

Для промислового пневматичного обладнання корпуси клапанів часто виробляються у великих кількостях.

Порівняно з виготовленням кожної деталі з суцільного металу шляхом механічної обробки, лиття може скоротити час обробки та покращити узгодженість між партіями.

Це робить лиття придатним для застосувань, які вимагають стабільного постачання та повторюваної якості.

Гнучкі варіанти матеріалів

Для різних пневматичних застосувань потрібні різні характеристики матеріалу.

Звичайні матеріали, що використовуються для литих корпусів клапанів, можуть включати:

Вибір матеріалу залежить від таких факторів, як робоче середовище, вимоги до тиску, умови корозії та ваги.

Ключові фактори, що впливають на якість литого корпусу пневматичного клапана

Хоча лиття забезпечує виробничі переваги, кінцева продуктивність залежить від багатьох деталей.

Якість лиття

Матеріал безпосередньо впливає на:

Наприклад, легкі корпуси клапанів із алюмінієвого сплаву часто вибирають, коли важливо зменшити вагу, тоді як варіанти з нержавіючої сталі можуть бути кращими для середовищ, які вимагають більшої стійкості до корозії.

Якість внутрішнього лиття

Корпус клапана потребує відносно щільної внутрішньої структури.

Потенційні дефекти лиття, такі як:

може вплинути на ефективність ущільнення та надійність, якщо не контролювати належним чином.

Тому контроль процесу лиття є важливою частиною виробництва корпусу клапана.

Точність обробки

Лиття створює основну форму, але багато критичних ділянок все ще потребують механічної обробки.

Важливі зони обробки зазвичай включають:

Навіть невеликі відмінності в розмірах можуть вплинути на точність складання та продуктивність клапана.

Обробка поверхні

Залежно від застосування, корпуси литих пневматичних клапанів можуть вимагати обробки поверхні для покращення зовнішнього вигляду, стійкості до корозії або довговічності.

Загальні процеси включають:

Загальні застосування литих корпусів пневматичних клапанів

Литі пневматичні корпуси клапанів широко використовуються в різних галузях промисловості, де потрібне керування стисненим повітрям.

Обладнання промислової автоматизації

Системи автоматизації значною мірою покладаються на пневматичні компоненти для руху та керування.

Корпуси клапанів зазвичай зустрічаються в:

Виробниче обладнання

Багато виробничих машин використовують пневматичні системи, оскільки вони забезпечують швидку реакцію та надійну роботу.

Литі корпуси клапанів використовуються в різних пневматичних блоках керування для керування потоком повітря.

Автомобільні виробничі лінії

Автомобільні заводи використовують пневматичні системи для:

Стабільна робота клапана важлива для підтримки ефективності виробництва.

Пакувальне та харчове обладнання

Пневматичні клапани також поширені в пакувальних машинах, оскільки системи стисненого повітря можуть забезпечити чистий і гнучкий контроль руху.

Вимоги до матеріалу корпусу клапана та поверхні можуть відрізнятися залежно від робочого середовища.

Як виготовляється литий корпус пневматичного клапана?

Хоча процеси відрізняються залежно від конструкції та матеріалу, виробництво зазвичай включає кілька етапів.

Підготовка форми

Першим кроком є ​​створення прес-форми на основі конструкції корпусу клапана.

Форма визначає основну форму та внутрішню структуру відливки.

Лиття металу

Розплавлений метал заливають у форму і дають йому застигнути.

На цьому етапі контроль температури та управління процесом впливають на кінцеву якість лиття.

Очищення та перевірка

Після вилучення виливка з форми видаляють надлишки матеріалу і очищають поверхню.

Потім виробники перевіряють зовнішній вигляд і структурну якість литва.

Обробка з ЧПУ

Точні ділянки обробляються відповідно до вимог креслення.

Цей крок забезпечує точне складання з іншими пневматичними компонентами.

Підсумкове тестування

Залежно від вимог програми перевірка може включати:

Литий корпус пневматичного клапана проти обробленого корпусу клапана

Обидва методи мають свої переваги. Відповідний метод виготовлення залежить від складності конструкції, кількості, матеріалів і вимог до продуктивності.

Майбутній розвиток виробництва корпусів пневматичних клапанів

З розвитком промислової автоматизації пневматичні компоненти стають меншими, ефективнішими та надійнішими.

Майбутнє виробництво корпусів клапанів може бути зосереджено на:

У міру того, як промислове обладнання стає більш точним, вимоги до якості корпусу клапана зростатимуть.
